江蘇電纜橋架的應用范圍

　　江蘇電纜橋架的應用范圍

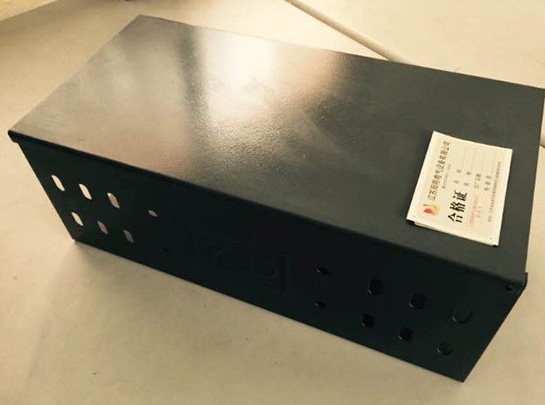

電纜橋架標準適用范圍：有于工業與民用建筑室內外、高低壓輸配電工程的電纜橋架。

　　一、 技術條件：1． 正常使用條件1） 安裝地點的海拔高度不超過2000米。

　　2） 不同氣候的環境選用不同氣候環境等級的參數、按溫度、濕度、防火等情況選定。

　　2． 特殊使用條件1） 敷設在不同化學腐蝕環境：鹽霧、硫化氫、氯化氫等。

　　2） 敷設在消防線路中。

　　3） 敷設在海拔2000米以上。

　　3． 電纜橋架的結構要求

1） 防護等級：無孔托盤（槽式）戶內不低于IP30 戶外不低于IP33

2） 防護等級：耐火橋架 戶內不低于IP40 戶外不低于IP44材料應符合自身的相關標準鋼制宜采用冷軋鋼板GB/T700-1988 GB/T11253鋁制 GB/T3880和GB/6892玻璃鋼 GB/T15568耐火橋架 GB8624-1997中B級3） 常用規格高 40 50 60 80 100 150 200寬 60 80 100 150 200 250 300 400 500 600 800 1000 1200

4） 板材厚度鋼制橋架允許至小板厚：寬B 允許至小板厚&B1＜00 1.0100≤B＜150  1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0連接片的厚度至少按橋架同等板厚選用也可選厚一個等級蓋板的板厚可以按橋架的厚度選低一個等級

5） 直通的長度：L=2000 L=3000 L=4000 L=6000 L=8000

二、 橋架檢驗

1． 依據企業標準對橋架檢驗

2． 檢驗程序及檢測方法

1） 外觀：橋架鍍、涂表面應符合規定、檢測方法、目測法

2） 外形：兩對邊應平行，兩側邊對底邊應垂直，斷面形狀應端正，無彎曲、扭曲、裂紋、邊沿毛刺等缺陷

3） 匯線槽應光滑、平整、無損傷電纜絕緣，凸起和尖角 目測法

3． 表面處理橋架表面應根據工作環境的要求進行鍍、涂防護處理，各種防護層的厚度和附著力應符合表3的規定。

　　1） 厚度 熱鍍鋅橋架主體對1.5~3mm厚度,至小平均厚度≥55am，至小局部厚度45am ＞3mm厚度 70am 局部55am檢測標準：GB/T13912-92檢測方法：用磁性測厚儀檢測。

　　2） 電鍍鋅或鋅鎳合金橋架主體≥12 am 附注（93）

　　3） 噴涂或噴漆橋架主體≥50 am檢測方法 按GB1764 磁性測厚儀

4） 附著力——鍍涂層對底材的粘合牢度熱鍍鋅按附錄B試驗應不脫落

5） 電鍍鋅和鋅合金按附錄B試驗應不脫落

6） 噴涂或噴漆不低于GB1720中的3級，檢驗用附著力測定儀。

　　4． 光澤度防護處理的表面光澤應不低于百分之60。

　　檢測方法：按GB1743，油膜光澤度測定法，用光澤度儀測量數字直接顯示。

　　5． 耐鹽霧性表面防護層應具有表4中規定的3級耐鹽霧性。

　　6． 制造精度1） 橋架的長度偏差當長度小于等于2米時，偏差為±2mm，當長度大于2mm時，偏差±4mm2） 橋架的寬度偏差當寬度大于400mm時，偏差為±4mm，當寬度小于等于400mm時，偏差為±3mm說明：蓋板取正偏差，槽底寬取負偏差3） 橋架表面平面度允差熱鍍鋅防護處理平面度允差每米不大于8mm電鍍鋅和噴漆，防護處理平面度允差每米不大于4mm4） 托臂自由狀態時垂直高度允差為上翹1/1005） 其它尺寸公差按GB1804-V （標準中至粗級）

　　7．接地噴涂橋架應有良好的接地，橋架用連接板連接時，任一未噴涂點與接地端子間的連接電阻不大于0.1歐姆。
